《Unity Shader入门精要》笔记：初级篇（4）

2022年6月30日 3.2 游戏引擎技术

本篇博客主要为个人学习所编写读书笔记，不用于任何商业用途，以及不允许任何人以任何形式进行转载。
本篇博客会补充一些扩展内容（例如其他博客链接）。
本篇博客还会提供一些边读边做的效果截图。文章内所有数学公式都由Latex在线编辑器生成。
本篇博客主要提供一个“glance”，知识点的总结。如有需要请到书店购买正版。
博客提及所有官方文档基于2022.2版本，博客会更新一些书中的旧的知识点到2022.2版本。
如有不对之处欢迎指正。
我创建了一个游戏制作交流群：637959304 进群密码：(CSGO的拆包密码）欢迎各位大佬一起学习交流，不限于任何平台（U3D、UE、COCO2dx、GamesMaker等），以及欢迎编程，美术，音乐等游戏相关的任何人员一起进群学习交流。

透明效果

透明通道（Alpha Channel）：当开启透明混合后，透明度为1时表示该像素是完全不透明，当其为0时，表示像素完全不会显示。
Unity中用两种方法来实现透明效果：
1、透明度测试（Alpha Test），这种方法无法得到真正的半透明效果。只要一个片元的透明度不满足条件，那么对应的片元会被直接舍弃。因此舍去片元的操作不会对颜色缓冲产生任何影响，所以不需要关闭深度写入。
2、透明度混合（Alpha Blending），可以得到真正的半透明效果。用当前片元的透明度作为混合因子，与已经存储在颜色缓冲中的颜色值进行混合，得到新的颜色。该方法只会关闭深度写入，不会关闭深度测试，此时深度缓冲是只读的。此时渲染顺序会很重要，如果先渲染前方物体，然后渲染后方物体，则前方物体先进入颜色缓冲，随后后方物体进入颜色缓冲并与前方物体进行混合，这样混合结果会完全相反，导致后方物体看起来在前一样。
深度缓冲：帮助程序判断物体的前后位置以判断是否渲染。但如果要使用透明度混合，就必须要关闭深度写入（ZWrite）。

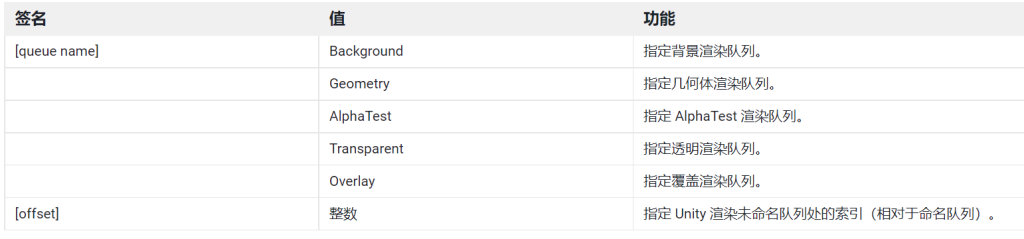

渲染队列（render queue）：使用Queue标签来决定我们的模型将归于哪个渲染队列。

透明度测试标签：Tags{“Queue”=”AlphaTest”}
透明度混合标签：Tags{“Queue”=”Transparent”}并搭配ZWrite Off关闭深度写入来使用。
透明度测试的代码也可以看我的HLSL博客的最后一个，里面有用到透明度测试来实现一个消融效果的Shader。

Shader "Example/Shader05"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color("Color Tint",Color) = (1,1,1,1)
        _Cutoff("Alpha Cutoff",Range(0,1)) = 0.5
    }

    SubShader
    {
//先把队列设置为AlphaTest队列进行透明度测试，Rendertype标签可以让Unity把这个Shader归入到提前定义的组以指明该Shader是一个使用了透明度测试的Shader。IgnoreProjector设置为True代表不会受投影器的影响。
        Tags {"Queue" = "AlphaTest" "IgnoreProjector" = "True" "RenderType" = "TransparentCutout"}

        Pass
        {

            Tags {"LightMode" = "ForwardBase"}
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag

            #include"Lighting.cginc"
            #include "UnityCG.cginc"

            fixed4 _Color;
            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed _Cutoff;

            struct a2v
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD2;
                float3 worldNormal : TEXCOORD0;
                float3 worldPos : TEXCOORD1;
            };

            v2f vert (a2v v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.worldNormal = UnityObjectToWorldNormal(v.normal);
                o.worldPos = mul(unity_ObjectToWorld,v.vertex).xyz;
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                fixed3 worldNormal = normalize(i.worldNormal);
                fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));

                fixed4 texColor = tex2D(_MainTex,i.uv);
//书中此处用.a通道达不到演示的效果，可以直接使用rgb的任意一个通道来代替演示
                clip(texColor.b - _Cutoff);

                fixed3 albedo = texColor.rgb * _Color.rgb;
                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0.rgb * albedo * max(0,dot(worldNormal,worldLightDir));

                return fixed4(ambient + diffuse,1.0);
            }
            ENDCG
        }
    }
}

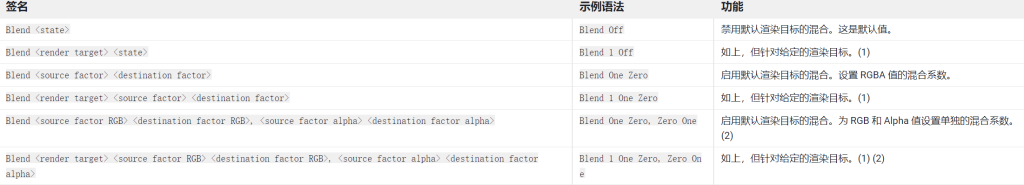

透明度混合：混合命令

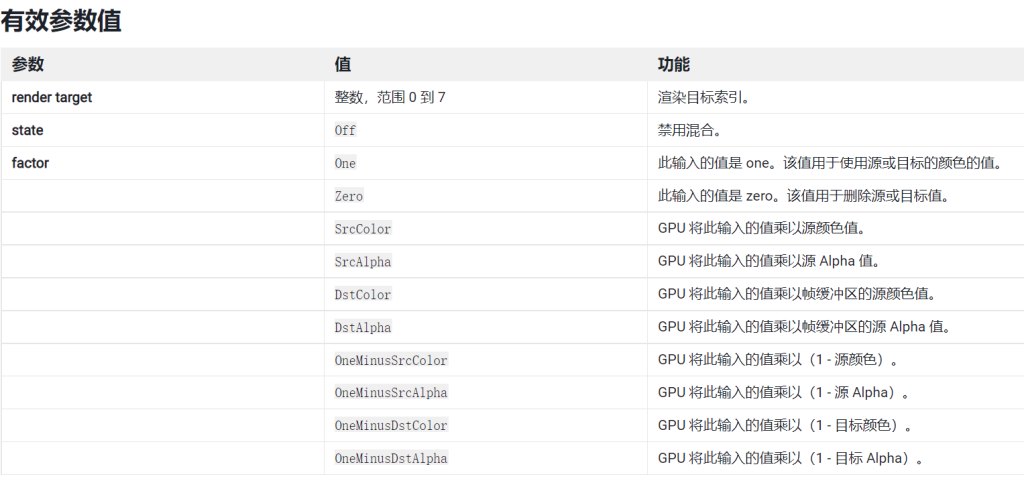

混合命令的操作：传送门（例如加减乘除），混合过程不可编程但可根据提供方法高度自由设置。

常见混合类型

//正常(Normal)，即透明度混合
Blend SrcAlpha OneMinusSrcAlpha

//柔和相加(soft Additive )
Blend OneMinusDstColor One
//正片叠底( Multiply)，即相乘
Blend DstColor Zero
//两倍相乘（2xMultiply)
Blend DstColor SrcColor

//变暗(Darken)
BlendOp Min
Blend one one

//变亮(Lighten )
BlendOp Max
Blend One One

//滤色（screen)
Blend oneMinusDstColor One
//等同于
Blend One OneMinusSrcColor

//线性减淡(Linear Dodge )Blend One One

Shader "Example/Shader05"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color("Color Tint",Color) = (1,1,1,1)
        _AlphaScale("Alpha Scale",Range(0,1)) = 0.5
    }

    SubShader
    {
//进入Transparent
        Tags {"Queue" = "Transparent" "IgnoreProjector" = "True" "RenderType" = "Transparent"}

        Pass
        {

            Tags {"LightMode" = "ForwardBase"}
//关闭深度写入，开启混合模式
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag

            #include"Lighting.cginc"
            #include "UnityCG.cginc"

            fixed4 _Color;
            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed _AlphaScale;

            struct a2v
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD2;
                float3 worldNormal : TEXCOORD0;
                float3 worldPos : TEXCOORD1;
            };

            v2f vert (a2v v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.worldNormal = UnityObjectToWorldNormal(v.normal);
                o.worldPos = mul(unity_ObjectToWorld,v.vertex).xyz;
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                fixed3 worldNormal = normalize(i.worldNormal);
                fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));

                fixed4 texColor = tex2D(_MainTex,i.uv);


                fixed3 albedo = texColor.rgb * _Color.rgb;
                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0.rgb * albedo * max(0,dot(worldNormal,worldLightDir));
//乘法即可
                return fixed4(ambient + diffuse,texColor.a * _AlphaScale);
            }
            ENDCG
        }
    }
}

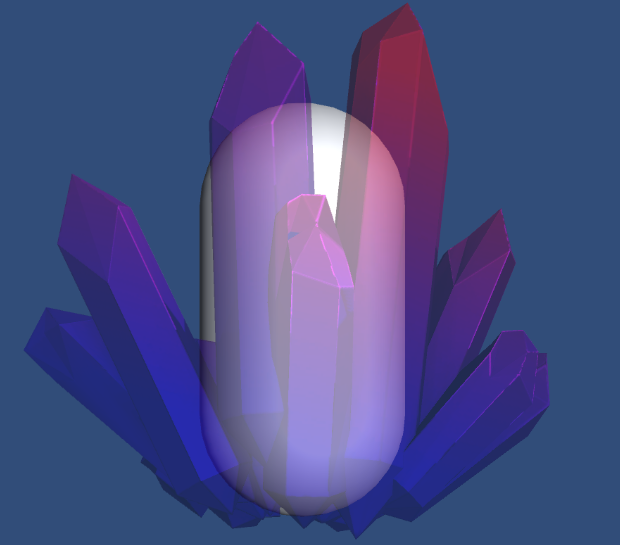

开启深度写入的半透明效果：使用两个Pass进行操作，一个Pass开启深度写入但不输出颜色，把该模型的深度值写入到深度缓冲中；第二个Pass进行正常透明度混合，由于上一个Pass已经得到逐像素的正确深度信息，所以第二个Pass就可以进行正常的透明度混合。这种方法的缺点在于性能需求高。

//在上述代码中新加入一个Pass即可，ColorMask用于设置颜色通道的写掩码（write mask），设置为0时意味着Pass不写入任何颜色通道，也就不会输出任何颜色。
Pass
{
        ZWrite On
        ColorMask 0
}

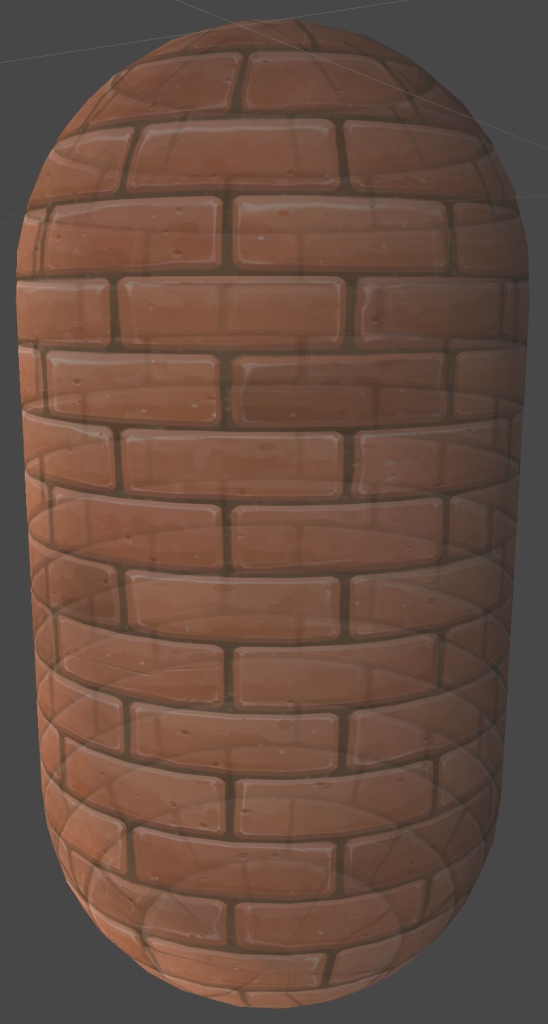

双面渲染的透明效果：可以使用Cull指令来控制需要剔除那个面的渲染图元。
Cull Back丨Front丨Off 代表物体朝向摄像机的背面，正面不会被渲染。以及关闭剔除功能。
透明度混合的双面渲染：因为透明度混合关闭了深度写入，所以可以使用两个Pass，一个渲染背面，一个渲染正面，而Unity会顺序执行各个Pass，所以可以保证背面总是在正面之前被渲染

Shader "Example/Shader05"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color("Color Tint",Color) = (1,1,1,1)
        _AlphaScale("Alpha Scale",Range(0,1)) = 0.5
    }

    SubShader
    {
        Tags {"Queue" = "Transparent" "IgnoreProjector" = "True" "RenderType" = "Transparent"}
        Tags {"LightMode" = "ForwardBase"}
        Pass
        {
            Cull Front
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag

            #include"Lighting.cginc"
            #include "UnityCG.cginc"

            fixed4 _Color;
            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed _AlphaScale;

            struct a2v
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD2;
                float3 worldNormal : TEXCOORD0;
                float3 worldPos : TEXCOORD1;
            };

            v2f vert (a2v v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.worldNormal = UnityObjectToWorldNormal(v.normal);
                o.worldPos = mul(unity_ObjectToWorld,v.vertex).xyz;
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                fixed3 worldNormal = normalize(i.worldNormal);
                fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));

                fixed4 texColor = tex2D(_MainTex,i.uv);


                fixed3 albedo = texColor.rgb * _Color.rgb;
                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0.rgb * albedo * max(0,dot(worldNormal,worldLightDir));
//这里我多加了点亮度和透明度来提高显示的效果，否则我自己的素材显示不太明显
                return fixed4(ambient + diffuse,texColor.a * _AlphaScale) + fixed4(0.2,0.2,0.2,0.3);
            }
            ENDCG
        }

        Pass
        {
            Cull Back
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag

            #include"Lighting.cginc"
            #include "UnityCG.cginc"

            fixed4 _Color;
            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed _AlphaScale;

            struct a2v
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD2;
                float3 worldNormal : TEXCOORD0;
                float3 worldPos : TEXCOORD1;
            };

            v2f vert (a2v v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.worldNormal = UnityObjectToWorldNormal(v.normal);
                o.worldPos = mul(unity_ObjectToWorld,v.vertex).xyz;
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                fixed3 worldNormal = normalize(i.worldNormal);
                fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));

                fixed4 texColor = tex2D(_MainTex,i.uv);


                fixed3 albedo = texColor.rgb * _Color.rgb;
                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0.rgb * albedo * max(0,dot(worldNormal,worldLightDir));

                return fixed4(ambient + diffuse,texColor.a * _AlphaScale);
            }
            ENDCG
        }

    }
}
