HLSL着色器原理：（二）高级光照

2022年6月22日 3.2 游戏引擎技术

小光，小光，小光，小光！
本文所总结视频为或许是小光从油管搬运到B站的视频：传送门
本文主旨补充Unity客户端编程Shader知识点。
我创建了一个游戏制作交流群：637959304 进群密码：(CSGO的拆包密码）欢迎各位大佬一起学习交流，不限于任何平台（U3D、UE、COCO2dx、GamesMaker等），以及欢迎编程，美术，音乐等游戏相关的任何人员一起进群学习交流。

高级光照

法线贴图

计算步骤：
1、采样法线贴图并转换成向量，让顶点着色器传递法线、副法线和切线向量
2、将采样得到的法向信息从切线空间转换到世界空间

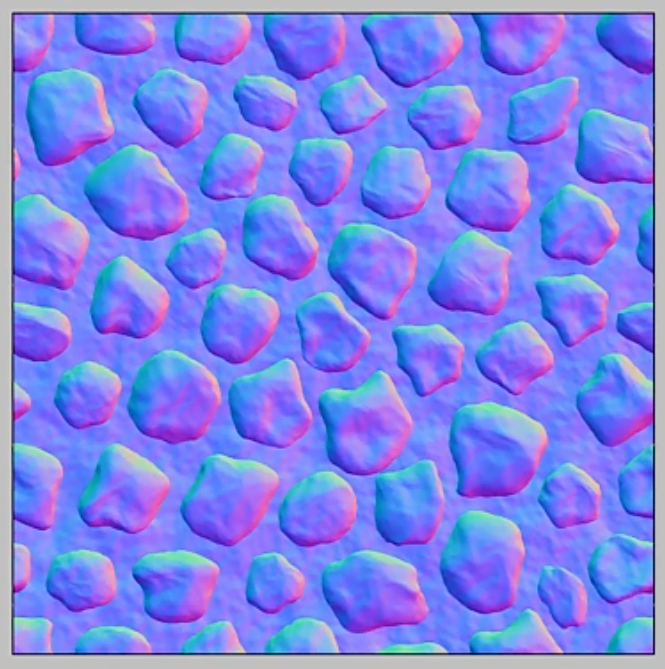

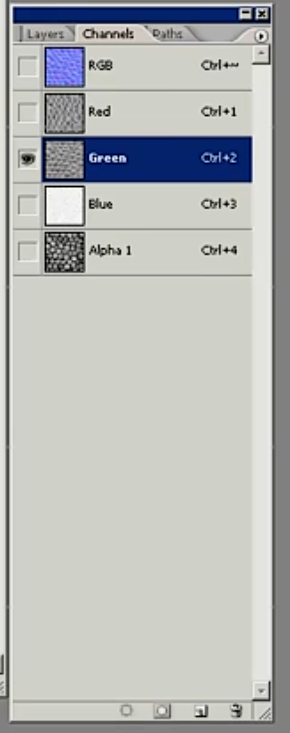

法线贴图（normal mapping）的一个像素不代表颜色，而是代表一个法向量（左图）。在RGB通道中，RGB分别代表XYZ三个向量分量。（右图）

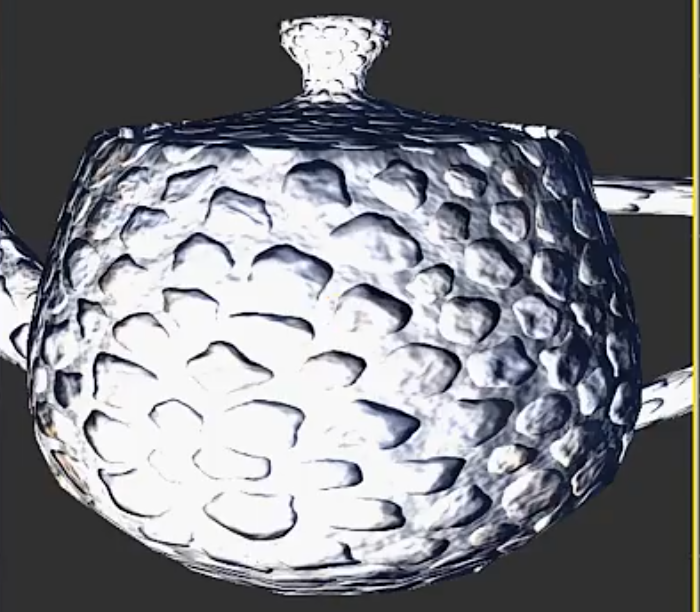

法线映射。就是用一张图片中定义的法线替代模型上定义的法线
切线空间法向量：在一般的图像中,0到255的红色值，对应了X轴向的-90度到90度而绿色对应Y轴，蓝色对应Z轴。三轴合一即为法向量。
向量转换：切线空间法向量->物体空间->世界坐标系。转换完成后才可以计算光照向量的影响。

数据结构

//需要在a2v的输入结构体以及v2f输出结构体中定义binormal以及tangent（都为float3类型）来进行向量转换
texture normalMap : NormalMap
<
        string name =  "default_normal .dds";
        string UIName ="Normal Map”;
        string TextureType ="2D";
>

sampler2D normalMapSampler = sampler_state
{
        Texture = <normalMap>;
        MinFilter = linear;
        MagFilter = linear;
        MipFilter = Anisotropic;
};

v2f v(a2v In,uniform float4 lightPosition)
{
        v2f out;
        Out.worldNormal = mul(In.normal,WorldInverseTranspose).xyz;
        Out.WorldTangent = mul(In.tangent,WorldInverseTranspose).xyz;
        Out.WorldBinormal = mul(In.Binormal,WorldInverseTranspose).xyz;
        float3 worldSpacePos = mul(In.position,World);
        Out.lightVec = lightPosition - worldSpacePos;
        Out.texCoord.xy = In.texCoord;
        Out.position = mul(In.position,WorldViewProjection);
        return Out;
}

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float4 ColorTexture = tex2D(diffuseMapSampler,In.texCoord.xy);
        float3 normal = tex2D(normalMapSampler,In.texCoord).xyz * 2.0 - 1.0;

        float3 Nn = In.worldNormal;
        float3 Tn = In.worldTangent;
        float3 Bn = In.worldBinormal;

        float3 N = (Nn * Normal.z) + (normal.x * Bn + normal.y * -Tn);
        N = normalize(N);

        float3 L = normalize(In.lightVec.xyz);

        float4 Ambient = AmbientColor * ColorTexture;

        float4 diffuselight = saturate(dot(N,L) ) * lightColor;//saturate控制输出结果在0-1之间
        float4 Diffuse = DiffuseColor * ColorTexture * diffuselight;

        return Diffuse + Ambient;
}

基本光照模型

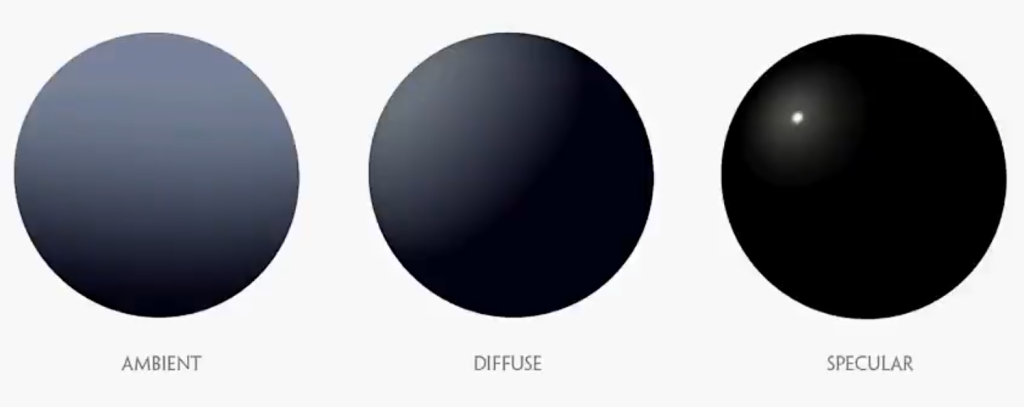

环境光（Ambient Lighting）：环境光不宜设置过高，否则会遮盖漫反射和高光的效果。
漫反射（Diffuse Lighting）：从光源发射的有向光
高光（Specular Lighting）：光线发生镜面反射后的反射光线

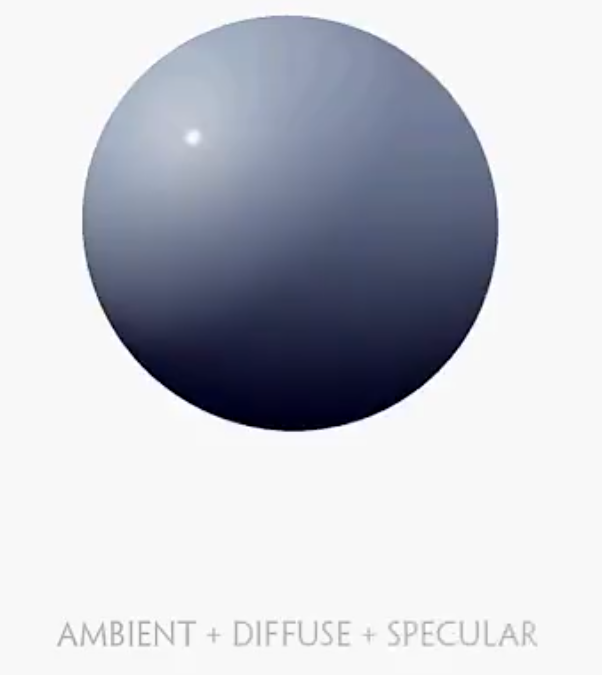

上述三种光照合在一起成为Blinn光照模型。

环境光

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float4 Ambient = AmbientColor * ColorTexture;
}

漫反射光
预处理：1、把向量转换到同个向量空间中 2、每一个向量都已经单位化（方便计算夹角）

//光照向量,其余部分与法线贴图代码相同，下述只补充新增代码
struct v2f
{
        float3 lightVec : TEXCOORD1;
}

v2f v(a2v In,uniform float4 lightPosition)
{
        Out.lightVec = lightPosition - worldSpacePos;
}

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float3 L = normalize(In.lightVec.xyz);

        float diffuselight = saturate(dot(N,L));
        float4 Diffuse = diffuselight * DiffuseColor * ColorTexture;
}

高光
镜面性（Specularity）：借助光线来源与摄像机位置模拟光线在表面上发射的近似效果。
计算步骤：
1、引入观察者坐标到像素着色器中
2、再顶点着色器中计算出观察向量
3、计算出一个折中向量(该向量直接应用于光照会导致高光覆盖范围过大，如下图所示）
4、引用光泽度（gloss）变量控制高光范围=>pow(NdotH,gloss); NdotH自乘次数越多，光照范围越收束。

float Glossiness
<
        string UIWidget = "slider";
        float UIMin = 1.0;
        float UIMax = 512.0;
        float UIStep = 0.1;
        string UIName = "Glossiness";
> = 20.0;

struct v2f
{
        float3 eyeVec : TEXCOORD2;
}

v2f v(a2v In,uniform float4 lightPosition)
{
        Out.eyeVec = ViewInverse[3] - worldSpacePos;//VI矩阵第四行是摄像机世界坐标
}

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float4 SpecularTexture = tex2D(SpecularMapSampler,In.texCoord.xy);//高光贴图采样
        float3 V = normalize(In.eyeVec.xyz);
        //位于光照向量和观察向量中间
        float3 H = normalize(L + V);
        float NdotH = saturate(dot(N,H));
        float gloss = Glossiness * SpecularTexture.a;
        float SpecPower = pow(NdotH,gloss);
        float4 Specular = float4(SpecPower,SpecPower,SpecPower,1);
// = SpecPower * SpecularColor * SpecularTexture;

        return (Ambient + Diffuse +Specular);
}

高级光照

光照衰减（Ligt Attenuation）

光照原理物体，照射到物体上的光线就越少。光照衰减只会影响漫反射和高光。
光照衰减公式：
1、线性光照衰减（Linear Light Decay）：光源与物体的距离和物体亮度成反比(取距离倒数）
2、改进版：成平方反比。（更接近于真实光照）缺点是衰减速率过快，需要反复调试参数。

float decayscale
<
        string UIWidget = "slider";
        float UIMin = 0.0;
        float UIMax = 100000.0;
        float UIstep = 1.0;
        String UIName ="Light Decay scale";
>=40.0:

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float d = length(In.lightVec.xyz);//获取光源到物体的长度，length为计算向量长度的内置函数
        //float atttenuation = (1/d) * decayScale;//线性衰减,decayScale为自定义系数，decayScale=1时几乎没有光照效果
        float atttenuation = (1/d*d) * decayScale;
        float light = （Diffuse +Specular）* lightColor * attenuation;
        return (Ambient + light);
}

方向光（Directional Light）

方向光只影响光照方向，无论光源物体相对距离如何，亮度不会进行改变（例如阳光），因此方向光也没有光照衰减。

//v2f v中不再需要Out.lightVec的计算,也不需要传入lightPosition，用方向光代替
float4 lightDir : Direction
<
        string UIName = "Light";
        string Object = "TargetLight";
        string Space = "World";
        int refID = 0;
> = (100.0f,100.0f,100.0f,0.0f);

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float3 L  = normalize(lightDir);
}

聚光灯

聚光灯：同时考虑光源的坐标和光源的方向。

//需要lightPos以及lightDir
//加入ConeAngle变量控制聚光角度，根据高光中的知识点可以得出数值越小范围越大。
float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float3 L = normalize(lightDir);//改变光线效果为方向光，之前填入的是In.LightVec.xyz

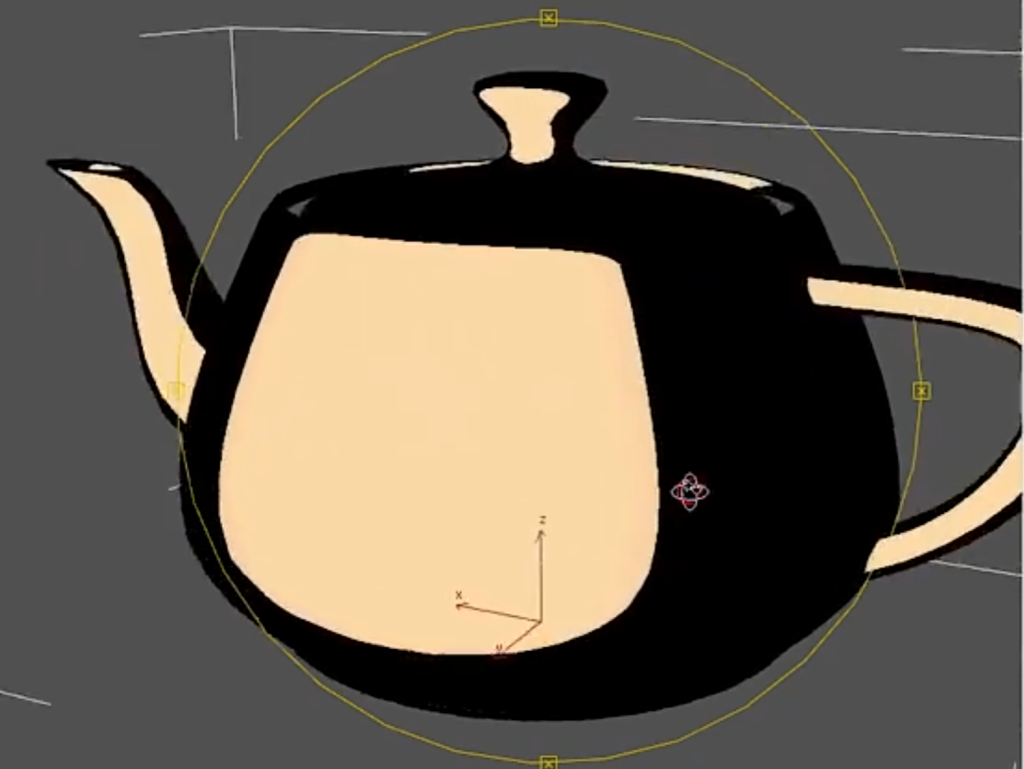

        float SpotCone = pow(saturate(dot(L,normalize(light1Dir))),ConeAngle);//点积结果如果为负数，则大于90度的角也可以产生光照效果，不过去掉saturate可以模仿警报灯的那种双向光照效果
        return (Ambient + Diffuse + Specular) * lightColor * SpotCone;
}

全局光照

全局光照包含两部分：环境光遮蔽（Ambient Occlusion），分散卷积立方贴图（Diffusely Convolved Cubemaps）

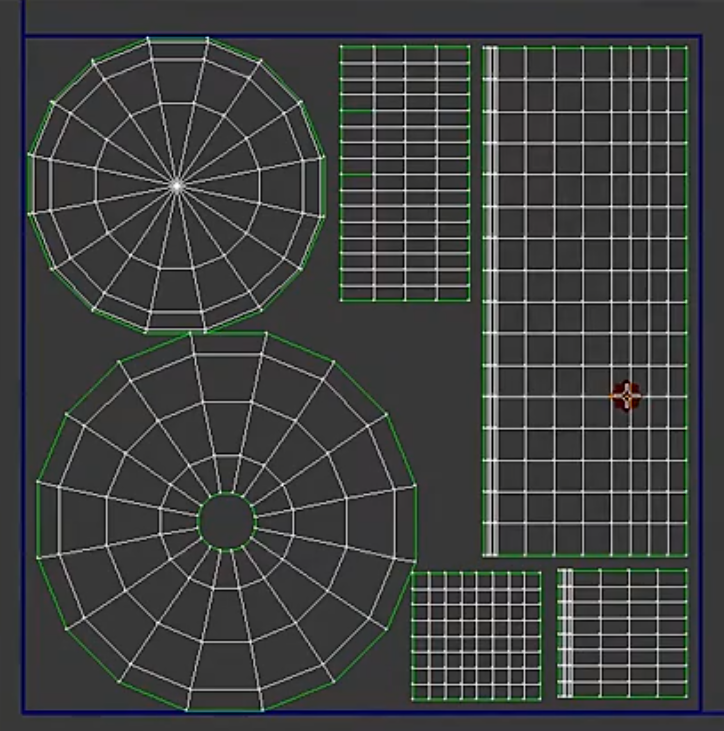

需要以不重叠且坐标合法的方式展开UV

制作环境光贴图步骤请参考原视频2.8部分，制作完成后用环境光代替漫反射贴图即可。

//定义新的LightMap
texture LightMap : lightMap
<
        string name = "default_bump_normal.dds";
        string UIName = "Normal Map";
        string TextureType = "2D";
//同时要在diffuseMap和specularMap设置如下参数，把UV1提供给漫反射、高光、发现三个贴图，UV2给全局光照
        int Texcoord = 1;
        int MapChannel = 2;
}

v2f v(a2v In,uniform float4 lightPosition)
{
        Out.textCoord1.xy = In.texCoord1;
}

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float4 LightmapTexture = tex2D(LightMapSampler,In.texCoord1.xy);//需要定义LightMapSampler采样器
        float4 Ambient = AmbientColor * ColorTexture * LightmapTexture;
}

环境立方贴图（Cube Mapping）：计算从环境四处发射来的光线

texture CubeMap : EnvMap
<
        string name = "default_bump_normal.dds";
        string UIName = "Ambient Cube";
        string TextureType = "Cube";
}

samplerCUBE CubeMapSampler = sampler_state
{
        Texture = <CubeMap>;
        MinFilter = linear;
        MagFilter = Linear;
        MapFilter = Anisotropic;
}

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float3 worldNorm = N;//使用该向量对立方贴图进行采样
        float4 env = texCUBE(CubeMapSampler,worldNorm);//取出世界法线与立方贴图焦点的颜色
        float4 Ambient = AmbientColor * ColorTexture * LightmapTexture * env;
}

制作环境立方贴图：对应视频2.10部分
方式：1、基于真实环境光线的立方贴图 2、基于虚拟环境的立方贴图
方式1步骤：1、制作光照探针图（HDR图像，高亮度会显示暗部细节，反之显示更多亮部细节）2、将探针图转换为经纬图 3、经纬图转换为分散卷积图（每个像素不仅携带自己方向上的颜色信息，还要计算180度球体范围内的所有像素信息然后进行平均运算，即每一个像素都代表了半球范围内的所有信息） 4、把分散卷积图转换为立方环境贴图（十字形）

探针图

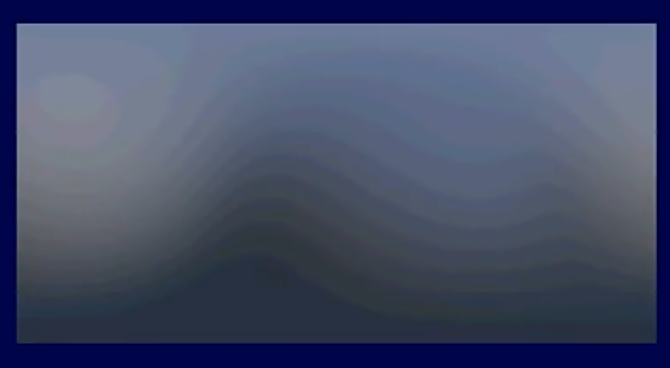

经纬图

分散卷积图

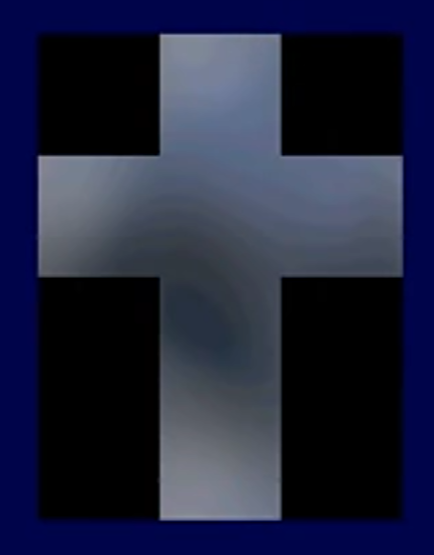

立方环境贴图

方式2步骤：在软件（3DS max等）中用摄像机截取六个方向的图片，然后重复方式1的步骤

光照模型

光照模型：一套数学公式，基于我们选定的参数来决定每个像素的渲染颜色
Phong光照模型（高光）：基于Blinn模型的简化版。区别为，Phong计算高光的方式与Blinn模型不同。Blinn模型中不计算高光的折中向量，而直接计算反射结果，以此来代替HDR贴图的高消耗。

float4 f(v2f In,uniform float4 lightColor) : COLOR
{

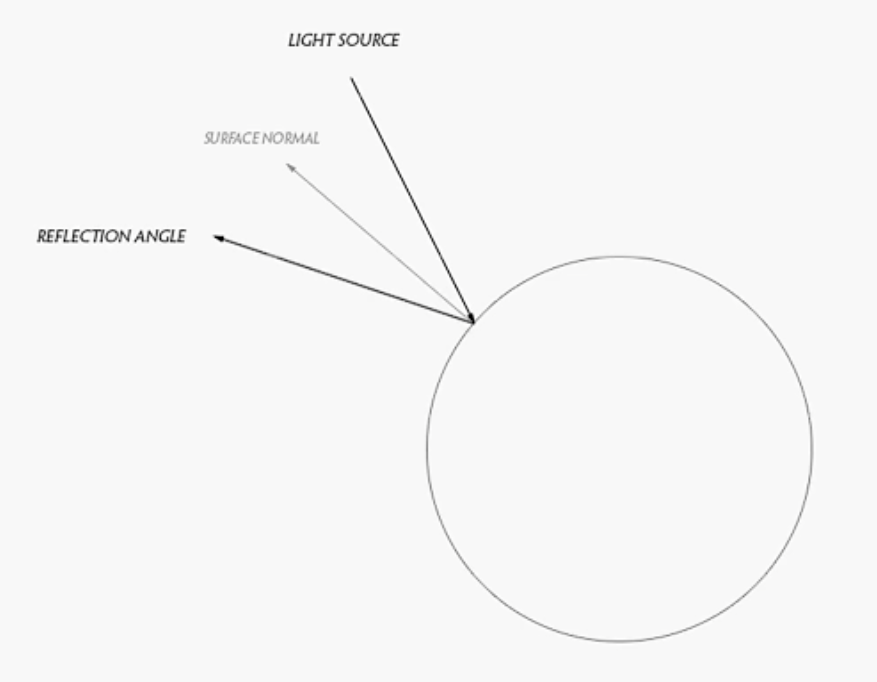

       //通过光照向量和表面法向量计算反射后的光照向量
        float3 R = reflect(L,N);//利用reflect函数计算反射向量
        float RdotV = saturate(dot(R,V));//反射向量和观察向量的点积

        float gloss = Glossiness * SpecularTexture.a;
        float SpecPower = pow(RdotV,gloss);
        float4 Specular = float4(SpecPower,SpecPower,SpecPower,1);

        return (Ambient + Diffuse +Specular) *lightColor;
}

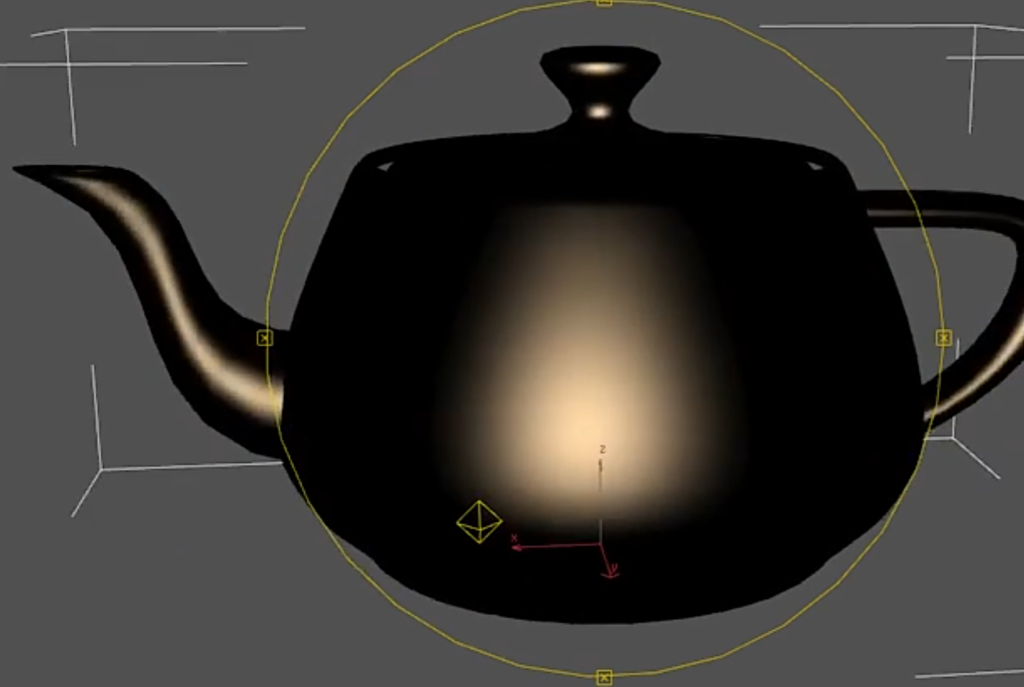

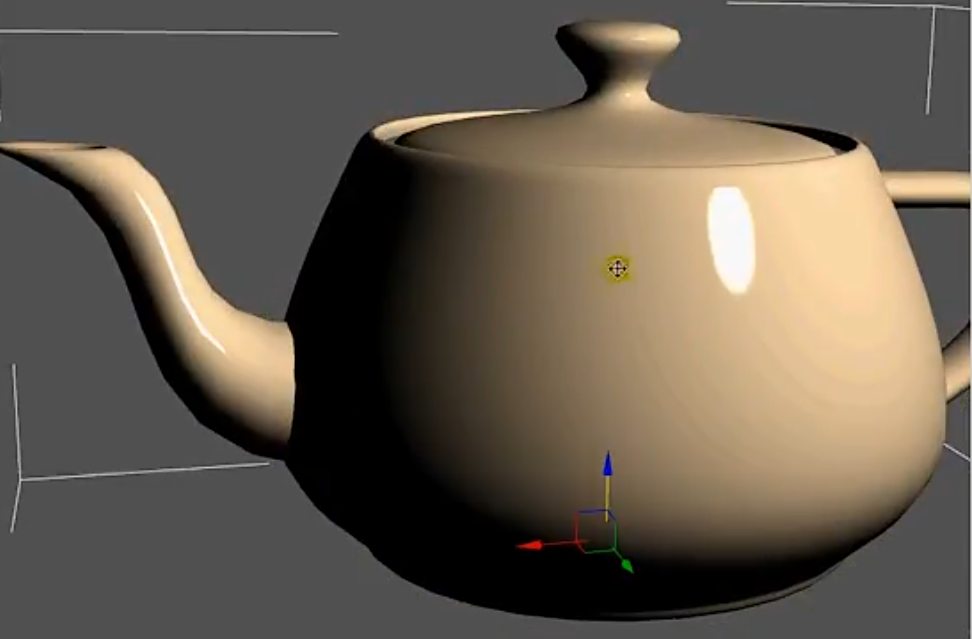

Phong模型高光效果：适合塑料表面，光照比较紧凑

光泽度=4

光泽度=0.01

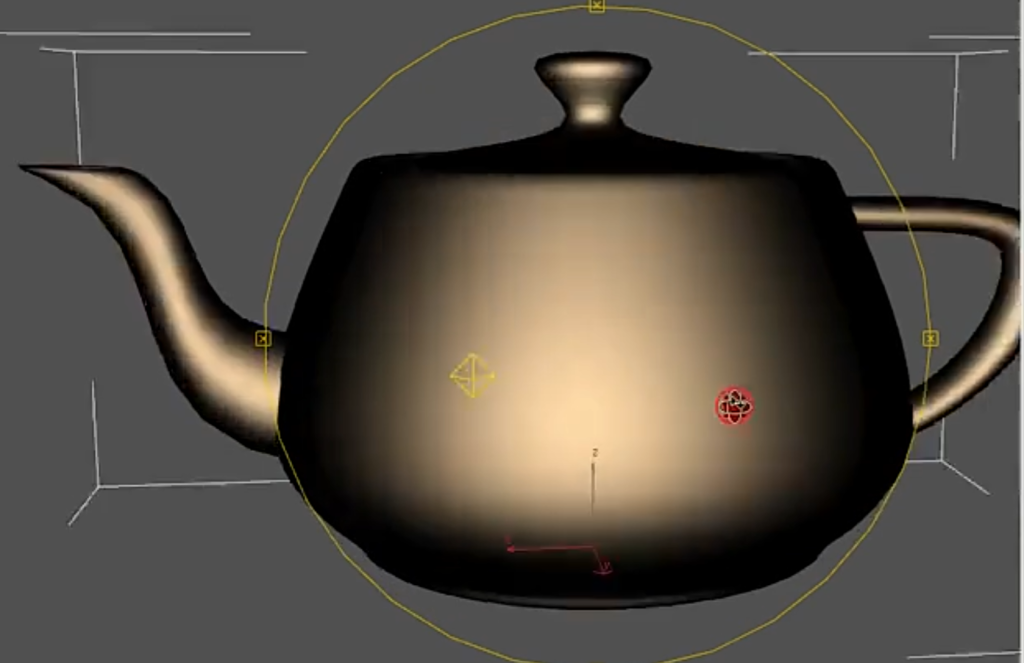

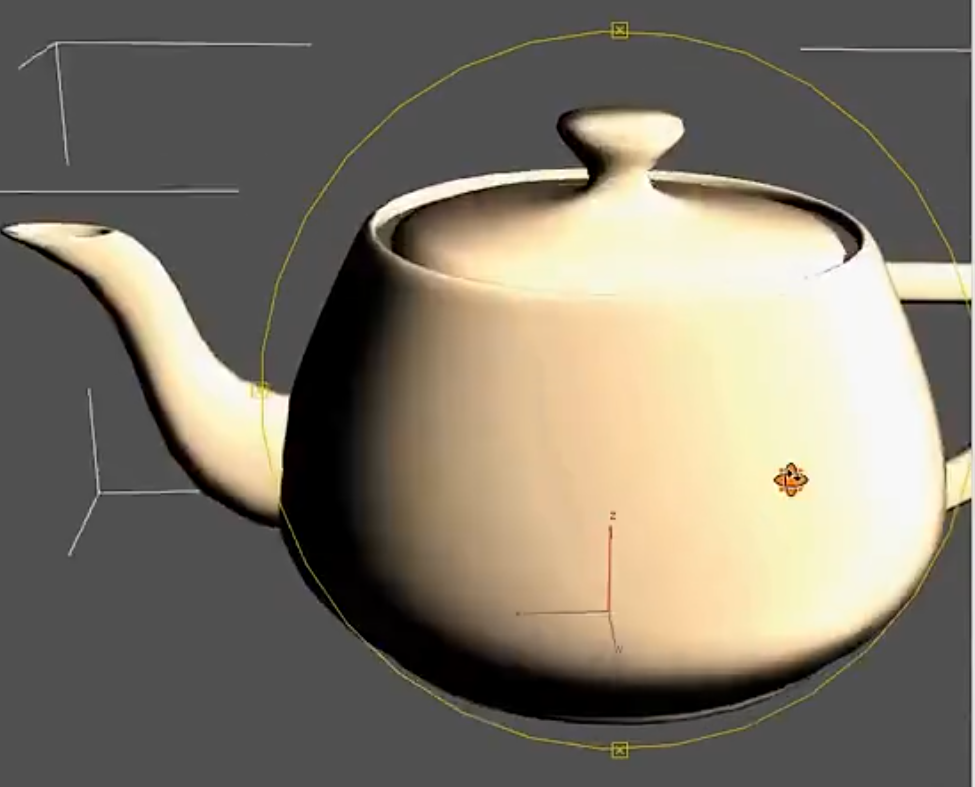

Blinn模型高光效果：适合金属表面

Cook/Torrence光照模型（高光）：为模拟金属表面（拉丝金属、铝制品）而设计，应对计算不光滑表面
菲涅尔效应：传送门

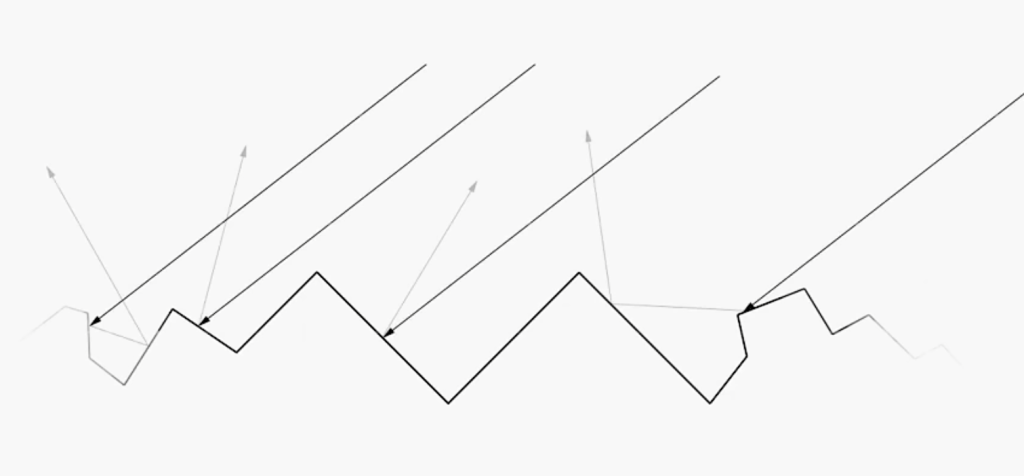

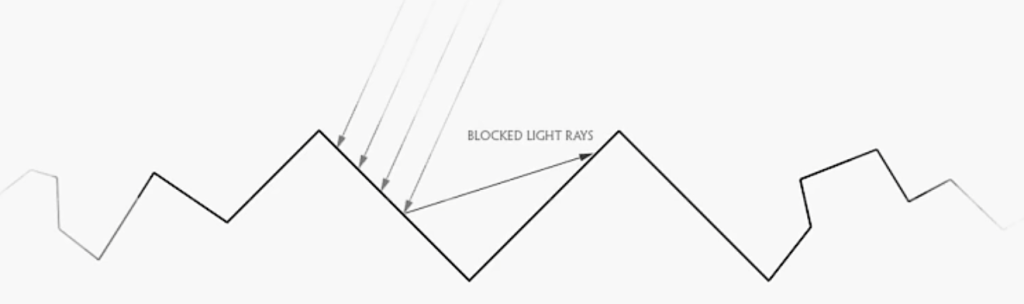

不光滑表面光线示意图

其中一些光照不会反射出去

数据结构

float CookTorrance(float NdotL,float NdotV,float NdotH,float VdotH,float Roughness1,float Roughness2)
{
        Roughness1 *= 3.0f;

        float G1 =  ( 2.0f*NdotH *Ndotv)/VdotH;
        float G2 =  (2.0f*NdotH*NdotL)/VdotH;
        float G = min( 1.0f ,max ( 0.0f, min(G1,G2)));//阴影和遮罩强度

        float F =  Roughness2 + (1.0f - Roughness2 ) * pow( 1.0f - Ndotv，5.0f );//计算模型边缘光照

//模拟粗糙度，Roughness1计算表面粗糙度，Roughness2用于计算菲涅尔现象
        float R_2 = Roughness1 *Roughness1;
        float NDotH_2 = NdotH * NdotH;
        float A = 1.0f / (4.0f * R_2 * NDotH_2 * NDotH_2);
        float B = exp( -(1.0f - NDotH_2 ) / (R_2 * NDotH_2);
        float R = A * B;

        return ((G*F*R) / (NdotL * NdotV));
}

float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float NdotL =dot(N,L);//此处不进行saturate操作，以供Cook/Torrence模型使用
        float diffuselight = saturate(NdotL);//对于saturate操作另行保存

        float H = normalize(L+V);
        float NdotH = dout(N,H);
        float NdotV = dot(N,V);
        float VdotH = dot(V,H);
////Roughness1,Roughness2为自定义的参数
        float 4 Specular = CookTorrance(NdotL,NdotV,NdotH,VdotH,Roughness1,Roughness2) * SpecularColor * SpecularTexture;

        return lightColor * diffuselight * ((ColorTexture * DiffuseColor) + Specular) + Ambient;
}

高光滑度

中等光滑度

低光滑度

Oren-Nayer光照模型（漫反射）：可以替换Blinn模型的漫反射光照计算部分。适用于皮肤，衣服，黏土等表面，来模拟粗糙表面。
缺点：计算耗时长。

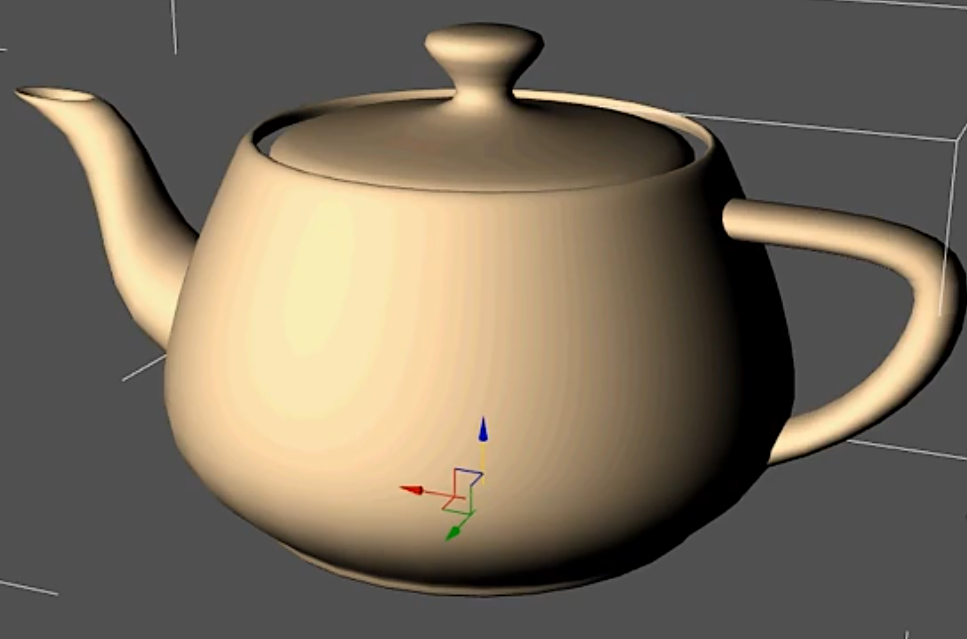

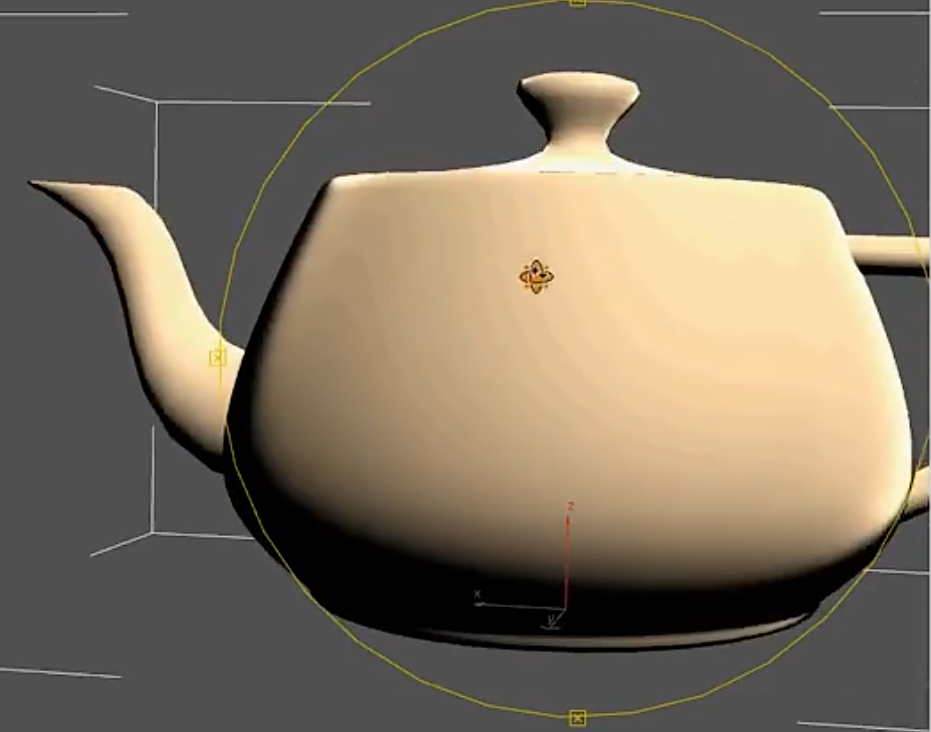

粗糙度为0时等价于Blinn模型

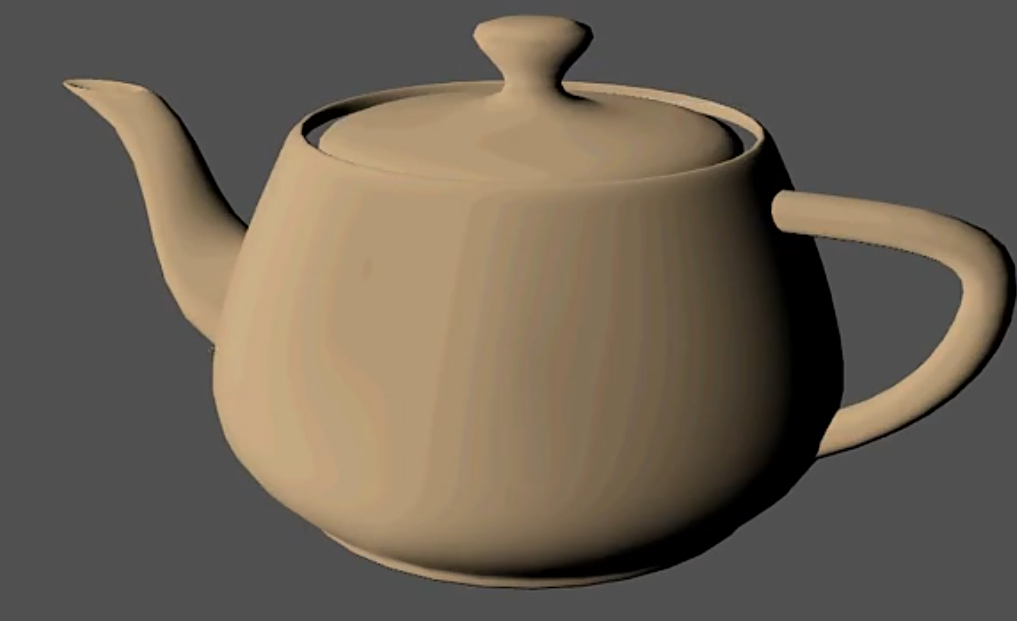

中等粗糙度

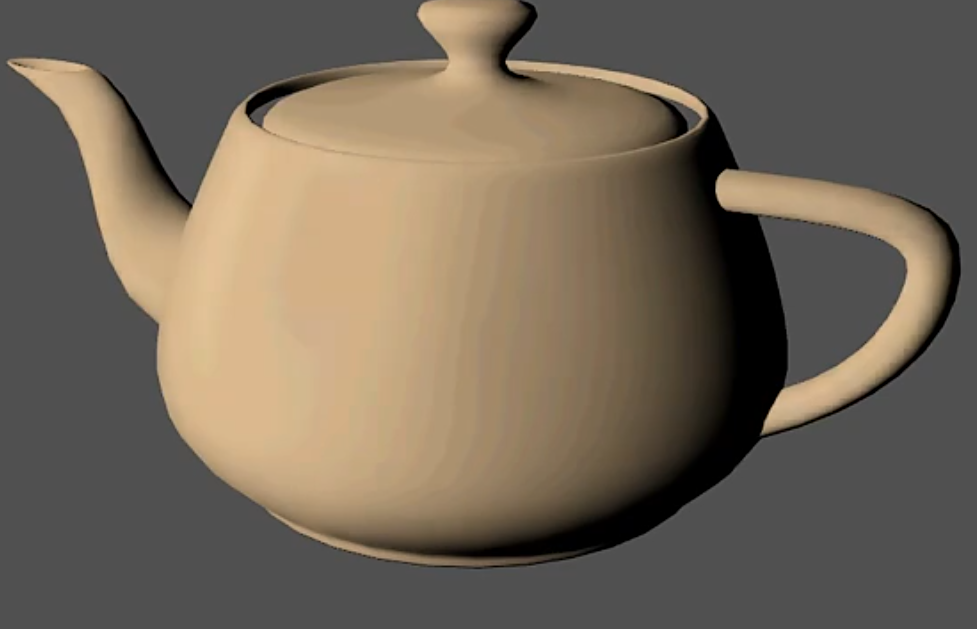

高粗糙度

数据结构

float orenNayar(float3 N,float3 V,float NdotL,float NdotV,float Roughness1)
{
//根据传入三个向量，将光照摊平在表面上
        float theta_r = acos(NdotV);
        float theta_i = acos(NdotL);

        float cos_phi_diff = saturate(dot(normalize(V - N * NdotV),normalize(L - N * NdotL)));

        float alpha =  max(theta_i,theta_r);
        float beta = min(theta_i,theta_r);

        float A = 1.0 - 0.5 * Roughness1 / (Roughness1 + 0.33);
        float B = 0.45 * Roughness1 / (Roughness1 + 0.09);

        return saturate(NdotL) * (A + B * sin(alpha) * tan(beta));
}


float4 f(v2f In,uniform float4 lightColor) : COLOR
{
        float4 Diffuse = orenNayar(N,L,NdotL,NdotV,Roughness1) * ColorTexture * DiffuseColor;
        return (Diffuse + Ambient) * lightColor;
}
